半岛官方体育半岛官方体育半岛官方体育是中试控股针对电力系统互感器测试规范，新一代的电流、电压互感器测试仪器。满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。变频式互感器综合特性测试仪一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。变频互感器综合特性测试仪可以完美胜任对电力系统计量用高精度级别CT、保护用稳态、暂态CT的测试工作，轻松应对变比高达30000/1的互感器，精度可达0.05% 。中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

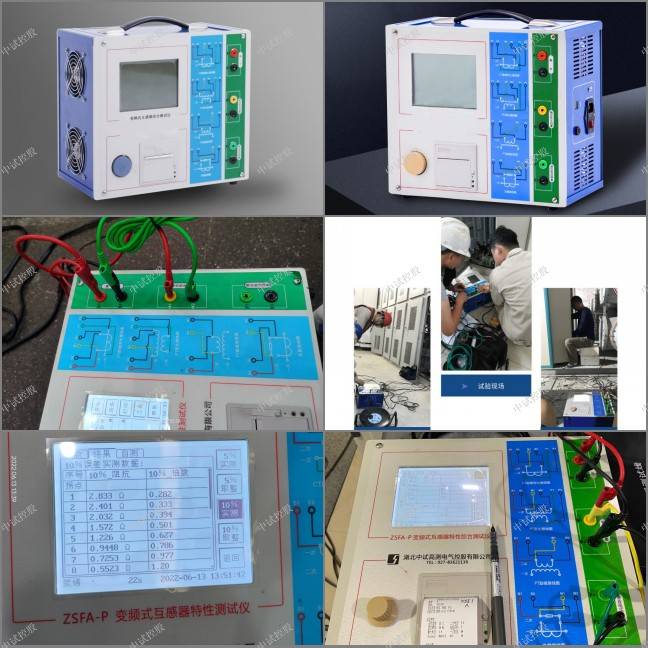

　　ZSCPT-120P 变频式互感器综合特性测试仪是由本公司在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器半岛官方体育。装置采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。

　　1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

　　2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

　　3、ZSCPT-120P 变频式互感器综合特性测试仪测试满足GB20840.1，GB20840.2 GB20840.3等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

　　6、装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。

　　7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线、易于携带，装置重量9Kg。

　　相位测量精度±5min，分辨率0.5min6、二次绕组电阻测量范围0~300Ω，精度2%±2mΩ

　　产品适用性好，实用可靠，效率高，事半功倍 是很多企业以及电力工作者信赖的好伙伴。

　　2电压等级66kV及以上的油浸式互感器，交流耐压前后宜各进行一次绝缘油色谱分析；

　　3电磁式电压互感器（包括电容式电压互感器的电磁单元）应按下列规定进行感应耐压试验:

　　1）试验电源频率和施加试验电压时间应符合本标准第8.0.13条第4款的规定；

　　2）感应耐压试验前后，应各进行一次额定电压时的空载电流测量，两次测得值相比不应有明显差别；

　　3）对电容式电压互感器的中间电压变压器进行感应耐压试验时，应将耦合电容分压器、阻尼器及限幅装置拆开。由于产品结构原因现场无条件拆开时，可不进行感应耐压试验。

　　4电压等级220kV以上的SF6气体绝缘互感器，特别是电压等级为500kV的互感器，宜在安装完毕的情况下进行交流耐压试验；在耐压试验前，宜开展Um电压下的老练试验，时间应为15min；

　　5二次绕组间及其对箱体（接地）的工频耐压试验电压应为2kV，可用2500V兆欧表测量绝缘电阻试验替代；

　　6电压等级110kV及以上的电流互感器末屏及电压互感器接地端（N）对地的工频耐受电压应为2kV，可用2500V兆欧表测量绝缘电阻试验替代。

　　变频互感器测试仪是电流、电压、功率、电能测试和计量的重要仪器，其准确程度直接影响到测量数据的可靠性，为了保证准确可靠地进行测试和计量，变频互感器测试仪投入使用前就必须进行检定。因此在变频互感器测试仪的检定过程中，我们必须注意以下几方面的问题。

　　1.检定环境的选择SF6气体定性检漏仪，体积更小、灵敏度更高、使用更加便利。全新的传感头相对于其它产品而言提高了灵敏度、可靠性使用寿命；流线型设计，美观舒适。

　　变频互感器测试仪检定的环境条件，必须满足检定规程的要求，即周围气温为十10～+35℃，相对湿度不大于80%。存在于工作场所周围的电磁场所引起的测量误差，不应大于被检变频互感器测试仪允许误差的1/20。用于检定工作的升流器、调压器、大电流电缆线等所引起的测量误差，不应大于被检变频互感器测试仪允许误差的1/10。

　　绝大多数变频互感器测试仪都是按差值测量法设计的，因此，在将被检变频互感器测试仪与标准变频互感器测试仪连接到互感器校验仪时，必须保证接线的极性正确。否则，取差电路取的可能是两个电流(电压)的和，而不是两电流(电压)之差。

　　采用互感器校验仪进行变频互感器测试仪检定时，必须使互感器校验仪的电路始终处于低电位状态，从而减小其对地的泄流，但对变频互感器测试仪而言，在用差值比较法进行检定时，又不允许K1端接地，所以，我们在变频互感器测试仪的检定过程中需要依具体电路的实际情况，合理选择接地点。通常行之有效的接地措施为;将其面板上设置的接地端钮可靠接地。
