消弧线圈成套装置目前已经普遍应用于各大变电站、电厂等配电现场。消弧线圈的作用就是在系统发生单相接地故障时，补偿系统电容电流，从而抑制过电压的产生。系统正常运行时，消弧线圈经阻尼电阻接地，防止系统谐振的发生，系统发生单相接地故障时，阻尼电阻的分压使压敏电阻动作并通过自触发方式将其旁路晶闸管触发导通，使得消弧线圈直接接地，起到补偿作用，可见旁路晶闸管是否可靠动作直接决定了消弧线kV系统发生单相接地故障时，消弧线圈能否起到补偿作用，直接决定于旁路晶闸管能否可靠触发导通，同时消弧线圈控制器计算精度及发出调档指令正确与否也直接决定了消弧线圈的补偿性能。

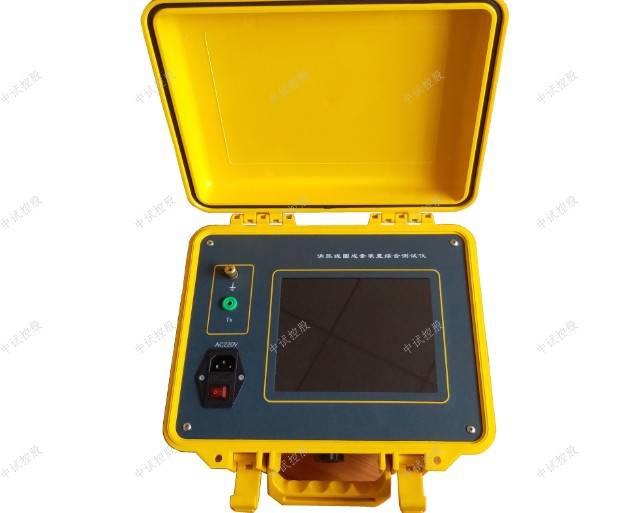

　　目前消弧线圈在出厂、安装及投运后都缺乏对整个消弧线圈成套装置综合性能评估的技术手段。针对上述现状，中试控股在充分研究消弧线圈运行原理及控制器工作原理的基础上并结合大量实验数据据及现场经验总结研发了集晶闸管动作特性测试及消弧线圈装置特性测试等多种功能于一体的多功能高精度测试仪器—ZSXH-V消弧线圈成套装置综合测试仪，仪器为一体化结构，操作简单，便于携带。

　　消弧线圈成套装置目前已经普遍应用于各大变电站、电厂等配电现场。消弧线圈的作用就是在系统发生单相接地故障时，补偿系统电容电流，从而抑制过电压的产生。系统正常运行时，消弧线圈经阻尼电阻接地，防止系统谐振的发生，系统发生单相接地故障时，阻尼电阻的分压使压敏电阻动作并通过自触发方式将其旁路晶闸管触发导通，使得消弧线圈直接接地，起到补偿作用，可见旁路晶闸管是否可靠动作直接决定了消弧线kV系统发生单相接地故障时，消弧线圈能否起到补偿作用，直接决定于旁路晶闸管能否可靠触发导通，同时消弧线圈控制器计算精度及发出调档指令正确与否也直接决定了消弧线圈的补偿性能。

　　目前消弧线圈在出厂、安装及投运后都缺乏对整个消弧线圈成套装置综合性能评估的技术手段。针对上述现状，中试控股在充分研究消弧线圈运行原理及控制器工作原理的基础上并结合大量实验数据据及现场经验总结研发了集晶闸管动作特性测试及消弧线圈装置特性测试等多种功能于一体的多功能高精度测试仪器—ZSXH-V消弧线圈成套装置综合测试仪，仪器为一体化结构，操作简单，便于携带半岛官方体育。

　　1、全触摸超大8寸彩色液晶显示操作简单，仪器配备了高端全触控式8寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都非常清晰明了，操作人员不需要额外的专业培训就能使用，是目前非常理想的智能型测量设备。

　　半岛官方体育

　　晶闸管动作特性测试时，中试控股仪器能够实时显示仪器输出和晶闸管上的电压波形。试验人员从波形图上就能够非常清楚的判断出晶闸管的动作。

　　晶闸管动作特性测试时，仪器能够提供自动和手动两种测试模式。自动模式能够快速准确找到晶闸管的动作阈值。手动模式方便试验人员仔细观察晶闸管动作时的电压波形变化。

　　消谐装置特性试验时，3C0电容的调节范围非常广，可以从10uF到100uF，足以满足绝大部分试验现场的需求。

　　消弧线圈的电感电流与电容电流之差，和电网的电容电流之比，叫补偿度消弧线圈的电感电流补偿电容电流之后，流经接地点的剩余电流叫残流。观察绝缘子、套管是否清洁，有无破损或放电。内部声响是否正常，有无异味，外部各引线接触是否良好。

　　系统正常运行时由于銭路的三相对地电容不平，网络中性点与地之间存在一定电压其电压值的大小，直接与电容的不平衡度有关在正常情況下，中性点所产生的电压，不能超过额定相电压的1.5％。在电网正常运行时，微机控制器通过实时测量，流过消弧线圈电流的幅值和相位变化，计算出电网当前方式下的对地电容电流。

　　根据预先设定的残流值或失谐度，由控制器调节有载调压分接头，使之调节到所需要的补偿档位，在发生接地故障后，故障点的残流可以被限制在设定的范围之内。正常运行采用过补偿方式，消弧线圈接地回路采用经串接阻尼电阻接地，或采用直接尾端接地二次并阻形式。

　　消弧线圈成套装置一般采用中性点直接接地方式。对于雷电活动强烈，接地电阻又难以降低的地区，可考虑采用中性点经消弧线圈接地的方式。消弧线圈这样，雷击时容易引起的单相接地故障出现的电容电流，将被消弧线圈的电感电流所补偿，因而短路电流大大减小，使电弧自己熄灭，使系统恢复正常状态。

　　所以大多数雷击引起的单相接地故障都能被消除。消弧线圈若有两相或三相线路着雷，雷击引起的一相导线闪络，并不会造成跳闸，闪络后的导线相当于避雷线，增加了耦合作用，使其他两相绝缘子串上的电压下降，减少因相间闪络而造成跳闸的可能性，提高了耐雷性能。

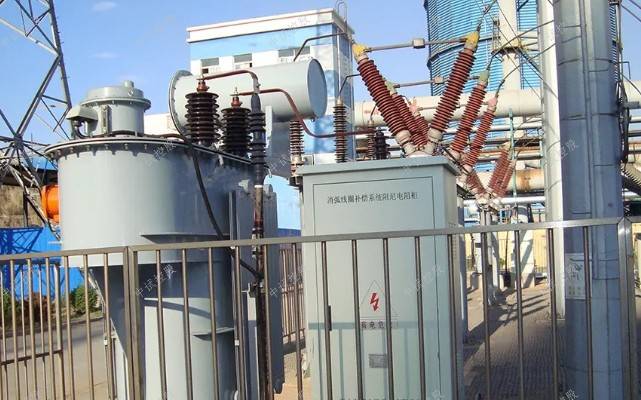

　　消弧线圈是一种带铁芯的电感线圈，它接于变压器(或发电机)的中性点与大地之间，构成消弧线圈接地体系。消弧线圈厂家介绍正常作业时，消弧线圈中无电流转过。而当电网遭到雷击或发作单相电弧性接地时，中性点电位将上升到相电压。

　　这时流经消弧线圈的电理性电流，与单相接地的电容性缺陷电流互相抵消，使缺陷电流得到抵偿，抵偿后的剩余电流变得很小，短少以坚持电弧,然后自行停息。这么,就可使接地缺陷活络消除而不致致使过电压。

　　中性点不接地体系单相接地的间歇性电弧，是致使弧光接地过电压的要素。因为消弧线圈的抵偿效果，能够底子上根绝电弧的重燃，然后阻挠了间歇性电弧的发作，因而也不会发作弧光接地过电压。由此可见，消弧线圈对过电压维护具有必定的效果。

　　当运行中的消弧线圈发生以下的问题时，消弧线圈厂家运维检修人员要马上采取专业的操作方法，利用高压断路器或者使用变压器停用的方法进行切断处理。

　　1、当正常使用的防爆门存在破损的问题，并且防爆门上还发生了喷油的问题；当系统运行时如果发生了漏油的问题，漏油的同时发出了其它的声音；如果使用中的套管上面存在裂痕或者有破裂的情况，这就会导致放电或者发生接地的问题。

　　2、消弧线圈发出了白烟或者产生着火现象。进行维护和检修的运维检修人员，如果发现运行的消弧线圈出现一些问题时， 运维检修人员要马上采取行动停用消弧线圈：运维检修人员检测到消弧线圈的温度如果超出了规定的限度时。运维检修人员检测到进行分解的开关装置存在着接触不良的问题时等等。

　　如果在电力系统发生了接地不正常的问题情况下，此时运维检修人员不能将运行中的消弧线圈进行停用操作，运维检修人员只能采取措施监督消弧线圈的上层的油温，如果油温超过了95℃，运维检修人员就必须马上采取专业的措施解决好单相接地的问题，如果采取的措施效果不明显，不能将单相接地的问题进行很好的解决，就必须将发生问题的线路进行切断，将运行中的消弧线圈停止。

　　当检测到消弧线圈的运行时间超过了铭牌上规定的运行时间时， 运维检修人员就必须采取专业的措施将运行的变压器上的断路器进行断开， 然后再采取措施使用隔离开关将消弧线圈进行切断后， 在使用已经备好的灭火设备对着火的地方进行灭火。
