变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验.

　　主要针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

　　中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

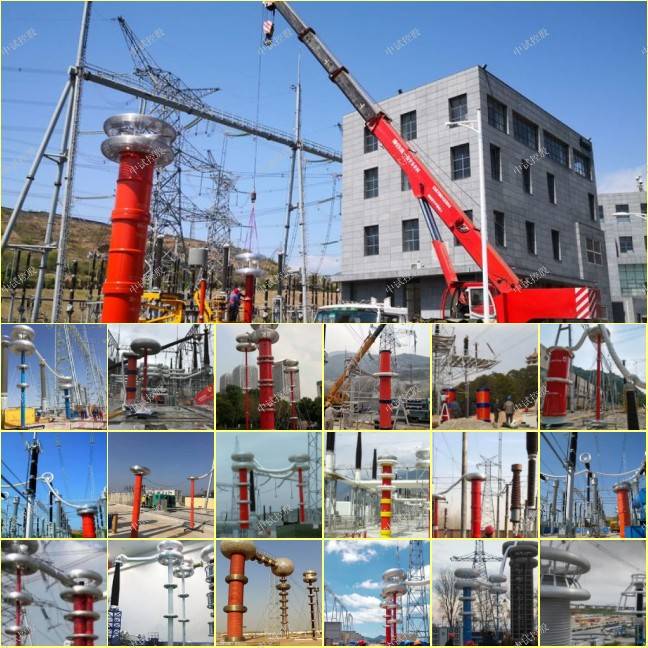

　　ZSBP-216KVA/108KV变频串联谐振耐压试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。

　　1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；

　　3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；

　　4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；

　　5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

　　19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

　　GB10327 电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

　　a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

　　具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

　　g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；

　　h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

　　本装置出厂前，对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验，试验结果完全符合协议及以下标准要求后方可出厂。

　　（2） 短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

　　ZSBP-216KVA/108KV变频串联谐振耐压试验装置：就是做耐压试验的设备，它是为了满足大容量的被试品要求而研发的设备。它是一套组合设备，为了耐压试验能顺利准确地进行，针对不同被试品，串联谐振装置的组件是不同的。所以请务必准确选型，技术部为您量身制定选型方案。

　　中试控股ZSBP-216KVA/108KV变频串联谐振耐压试验装置产品适用性好，实用可靠，效率高，事半功倍 是很多企业以及电力工作者信赖的好伙伴。

　　中试控股践行“精细制造，深耕技术”产出ZSBP-216KVA/108KV变频串联谐振耐压试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

　　正确接线后，打开仪器电源，在主菜单中选择“变比试验”然后按确认键进入。如下图所示。然后选择“三相”再按确认键进行参数设置。以110KV/10.5KV为例。

　　1.2.1按向下“↓”键把光标移到“额定高压”的位置上按”确认”键进入，按↑、↓键修改数值的大小，按左右←、→键进行移位选择，按“确认”键保存选项退出。

　　1.2.2按向下“↓”键把光标移到“额定低压”的位置上按”确认”键进入，按↑、半岛官方体育↓键修改数值的大小，按左右←、→键进行移位选择，按“确认”键保存选项退出。

　　1.2.3按向下“↓”键把光标移到“接线方式”的位置上按”确认”键进入，按↑、↓键修改变压器的接线方式，按左右←、→键进行移位选择，按“确认”键保存选项退出。（接线方式选择不正确，可能会造成测试结果不正确）

　　1.2.4按向下“↓”键把光标移到“每级调压”的位置上按”确认”键进入，按↑、↓键修改每级调压数值，按左右←、→键进行移位选择，按“确认”键保存选项退出。

　　1.2.5按向下“↓”键把光标移到“总分接点”的位置上按”确认”键进入，按↑、↓键修改总分接点数量，按左右←、→键进行移位选择，按“确认”键保存选项退出。

　　测试完成后，仪器会自动计算出当前分接位是几档，和每项的变比和变比误差率及组别标号。按“保存”键保存测试的数据。关机断电后仍可保存测试结果，以备查看。

　　连续测试分接位的变比只需调节分接开关，然后按“确认”键继续测试，按“保存”键保存测试的数据。关机断电后仍可保存测试结果，以备查看。

　　如变压器高压侧的每级分压比值除不尽时，半岛官方体育可人为往下扩档。如3档位变压器高压侧分别为6600、6300、6000（V），低压侧为400V，变比为6300/400=15.75，因为该变压器的额定档为6300V，每档之间的压差为300V，而每级调压的百分比为300/6300=4.761904….%，如按6000加上每级调压±4.761%算，那么高低压额定档变比就是15.7497，与出厂值有偏差。此时可人为往下扩两档成5档位变压器，那么高压侧电压就为6600、6300、半岛官方体育6000、5700、5400，额定档取中间档位6000，这时每级调压百分比就变成了±5.0%，测试时只要测*档到第三档的数据即可。（二）、单相测试

　　高低压测试线分别接变压器的高、低压侧相端子上，黄色夹子为A/a相，绿色夹子为B/b相。不用的测试线夹悬空开路。打开电源开关，在主菜单，可以设置参数，或以上次默认记忆的参数直接测试。接线．参数设置：正确接线后，打开仪器电源，在主菜单中选择“变比试验”然后按确认键进入。如下图所示。然后选择“单相”再按确认键进行参数设置。

　　2.2.1按向下“↓”键把光标移到“额定高压”的位置上按”确认”键进入，按上下↑、↓键修改数值的大小，按左右←、→键进行移位选择，按“确认”键保存选项退出。

　　2.2.2按向下“↓”键把光标移到“额定低压”的位置上按”确认”键进入，按上下↑、↓键修改数值的大小半岛官方体育，按左右←、→键进行移位选择，按“确认”键保存选项退出。

　　2.3．测试保存打印：参数设置完成后把光标移到“开始测试”位置上，按“确认”键开始测试。测试完成后，仪器会自动计算出额定变比，及测得变比与额定变比的误差百分比。

　　接线方法同三相相同。高压侧A B C O 钳，连接试品的高压侧不用的测试钳应悬空或不连接测试仪器。低压侧a b c o 钳，连接试品的高压侧不用的测试钳应悬空或不连接测试仪器。

　　正确接线后，打开仪器电源，在主菜单中选择“变比试验”然后按确认键进入。如下图所示。然后选择“Z型”再按确认键进行参数设置。

　　3.2.1按向下“↓”键把光标移到“额定高压”的位置上按”确认”键进入，按上下↑、↓键修改数值的大小，按左右←、→键进行移位选择，按“确认”键保存选项退出。

　　3.2.2按向下“↓”键把光标移到“额定低压”的位置上按”确认”键进入，按上下↑、↓键修改数值的大小，按左右←、→键进行移位选择，按“确认”键保存选项退出。

　　3.2.3按向下“↓”键把光标移到“接线方式”的位置上按”确认”键进入，按上下↑、↓键修改变压器的接线方式，按左右←、→键进行移位选择，按“确认”键保存选项退出。（接线方式选择不正确，可能会造成测试结果不正确）

　　参数设置完成后把光标移到“开始测试”位置上，按“确认”键开始测试。测试完成后，仪器会自动计算出额定变比，及测得变比与额定变比的误差百分比。按“保存”键保存测试的数据。关机断电后仍可保存测试结果，以备查看。按“打印”键打印测试的数据。
