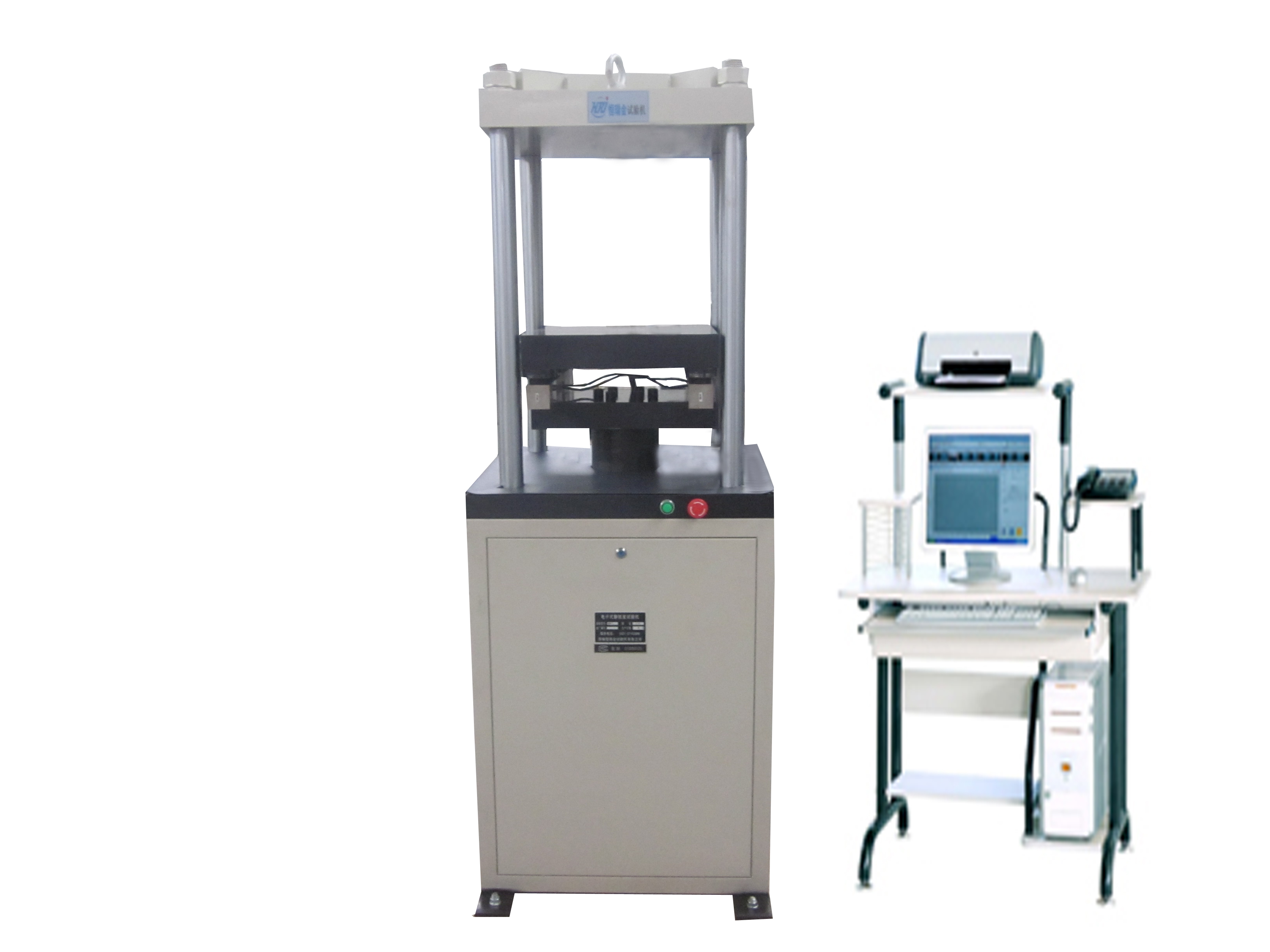

试验机的主要结构和工作原理试验机工作原理试验机由主机和测力系统两部分组成，两者通过高压软管联接。主机主要有底座、工作台、立柱、丝杠、移动横梁以及上横梁组成。其中移动横梁上部安装有下钳口，下部安装有上压力板，上横梁下部安装有上钳口，工作台、上横梁通过两根立柱连接，构成一刚性框架。工作台与活塞连接，移动横梁通过传动螺母连接在丝杠上，随着丝杠的转动而作上下运动。丝杠的驱动机构由驱动电机、链轮、链条组成。驱动电机通过链条传动使两根丝杠同步转动。由高压油泵向油缸内供油使活塞上升，带动工作台向上运动，从而进行试样的拉伸、剪切试验和抗压试验。拉伸和剪切试验在移动横梁和上横梁之间进行，抗压试验在工作台和移动横梁之间进行。送油阀，送油阀是一个分路式流量调节阀，它由一个可变节流器和一个定差减压阀并联组成。回油缓冲阀回油缓冲阀由一个卸荷开关和一个回油节流阀组成，半岛官方体育其目的是卸除载荷及使工作油缸油压迅速下降。液压系统原理，油箱内的油被吸入油泵，经油泵出油管送至送油阀，当送油阀门完全关闭时，油压升高，直至将定差减压阀打开，压力油经电磁阀进入夹紧油缸，控制上下钳口的夹紧与松开半岛官方体育。当送油阀打开时，压力油送入工作油缸内，半岛官方体育可使油缸内的活塞升起。当工作油缸负荷突然消失时（打开回油阀或试样断裂）工作油缸立即卸荷。试验机测力系统，所有控制运算及状态设置均由计算机软件完成。该软件集成了水泥，砂浆，半岛官方体育砖块，混凝土等的抗压试验，以及混凝土抗折的试验，是一个五合一的软件。试验机的测量部分，测量部分属于电器元件，都安装在主机上，主要由力传感器、电子引伸计、拉绳传感器组成，它们的功能是测量材料的试验力及材料拉伸时的位移、变形等测量。动力驱动部分，动力驱动部分是为主机提供油压压力的关键部件，主要由高压齿轮泵、电液伺服阀、高压滤油器、液位计、油箱、调节阀、阀块等组如何检验拉力试验机的准确度？从材料力学上得知，在小变形条件下，一个弹性元件某一点的应变ε与弹性元件所受的力成正比，也与弹性的变形成正比。以型传感器为例，当传感器受到拉力P的作用时，由于弹性元件表面粘贴有应变片，因为弹性元件的应变与外力P的大小成正比例，故此将应变片接入测量电路中，即可通过测出其输出电压，从而测出力的大小。拉力试验机具有宽广准确的加载速度和测力范围,对载荷、变形、位移的测量和操控有较高的精度和灵敏度,还可以进行等速加载、等速变形、等速位移的自动操控盐雾试验,并有低周载荷循环往复、变形循环往复、位移循环往复的功能。一般来说，传感器的输出信号都是非常微弱的，通常只有几个mV，如果我们直接对此信号进行测量，是非常困难的，并且不能满足高精度测量要求。因此必须通过放大器将此微弱信号放大，放大后的信号电压可达10V，此时的信号为模拟信号，这个模拟信号经过多路开关和A/D转换芯片转变为数字信号，然后进行数据处理，至此，力的测量告一段落。该装置上有两个夹头，经过一系列传动机构与装在测量装置顶部的光电编码器连在一起，当两夹头间的距离发生变化时，带动光电编码器的轴旋转，光电编码器就会有脉冲信号输出。再由单片机对此信号进行处理，就可以得出试样的变形量.触摸键操作方式，显示器实时显示方便快捷。可实现试样装夹时横梁快慢升降调整，具有过载保护等功能。
